GPS Datenlogger mit Atmel Mikroprozessor

Auf dieser Seite findest du die Dokumentation zum Praktikum Mikroprozessor-Hardware mit dem Thema: "GPS Daten Logger".

Im Jahr 2004 habe ich zusammen mit einem Kommilitonen an diesem Projekt gearbeitet und eine Mikroprozessor-basierte Schaltung entwickelt, die als Ergänzung für ein Garmin GPS Handgerät eingesetzt werden kann.



2. Allgemeine Problemstellung

In diesem Praktikum soll ein Datenlogger für ein GPS Handgerät erstellt werden. Das GPS Handgerät der Firma Garmin hat einen internen Speicher in dem man eine abgelaufene Route (beispielsweise bei einer Wanderung) speichern kann. Allerdings ist dieser interne Speicher für längere Wanderungen nicht ausreichend groß. Deshalb soll ein Gerät entwickelt werden, dass die bereits gespeicherten Daten aus dem GPS Empfänger ausliest und in einem SRAM speichert. Später soll dieser Speicher dann auch wieder ausgelesen und die Daten an einen PC weitergeben werden können. Dafür soll der Mikrokontroller 89C2051 der Firma Atmel eingesetzt werden.

Details

Der AT89C2051 ist mit einer seriellen Schnittstelle ausgestattet. Diese soll für die Kommunikation mit dem GPS Empfänger und auch mit dem PC benutzt werden. Die Kommunikation soll auf 9600 bps,8 Datenbits und 1 Stopbit eingestellt sein. Die Kommunikation mit dem Garmin-GPS-Empfänger findet mit einem speziellen Protokoll statt. Der GPS Empfänger speichert unter anderem sogenannte Way- und Track-Points. Diese sollen beide ausgelesen werden. Das muss man nacheinander machen. Der Ablauf ist aber fast identisch. Wenn die Daten vom PC abgefragt werden, soll sich die Schaltung so verhalten, als ob sie selber ein Garmin GPS-Empfänger ist.

Eine Kompression der Daten ist wünschenswert, um möglichst viele Daten speichern zu können. Ebenfalls wichtig ist, dass die Schaltung auf die Anfrage des PCs korrekt reagiert. Wird eine Anfrage nach den Way-Points gestellt sollen auch nur diese zurück gesendet werden. Analog verhält es sich mit den Track-Points. Es sollte auch möglich sein, mehrere „Sessions“ aus dem GPS Empfänger auszulesen (falls die Wanderung mal wieder etwas länger ausfällt...).

Für die Speicherung steht ein SRAM der Größe 512k x 8 zur Verfügung. Allerdings benötigt man für die Adressierung von 512k bereits 19 Adressleitungen. Das sprengt die zur Verfügung stehende Pinanzahl des Atmels deutlich. Gefragt ist hier eine Lösung, die mit weniger Pins auskommt.

Weiteres Qualitätsmerkmal der Schaltung soll der Stromverbrauch sein. Da die Schaltung die Daten in einem SRAM speichert, muss die Schaltung natürlich permanent versorgt werden, beispielsweise aus einem Batteriepack. Hier soll darauf geachtet werden, dass die Praktikum uProzessor-Hardware-Schaltung so wenig Strom wie möglich verbraucht, wenn Sie eigentlich gerade nichts zu tun hat (Standby Modus).

Abfrage von Track/Way Points aus dem GPS-Empfänger

Die folgenden Paketbezeichnungen werden in dem Dokument: "Garmin GPS Interface Specifikation" erläutert.

Hinweis: Die Pid_Ack_Byte bestätigen immer, dass zuletzt empfange Paket. Sollte einmal ein Fehler auftreten, werden sie durch ein Pid_Nak_Byte Paket ersetzt.



3. Benutzerhandbuch

3.1 Ablaufbedingungen

Für den Programmablauf des GPS Daten Loggers werden folgende Hard- und Softwarekomponenten vorausgesetzt:



3.2 Programmstart und Bedienungsanleitung

Programmstart:

Nach Aufbau der Schaltung und Anlegen der Betriebsspannung von 5.0V ist die Schaltung betriebsbereit. Die Statusanzeige signalisiert diesen Zustand durch „00“. Das Programm startet im GPS-Modus und ist bereit Daten an den PC zu übertragen (allerdings sind zu Beginn natürlich keine Way- oder Trackpoints gespeichert).

PC-Betrieb:

Durch Betätigen des Modus-Tasters kann die Schaltung in den PC-Betrieb wechseln. Es wird sofort eine Anfrage nach Way- dann nach Track-Points über die serielle Schnittstelle zum GPS-Handgerät gesendet. Dabei wird als erstes ein Handshake mit Protokollprüfung durchgeführt, was auf der Statusanzeige als „11“ zu erkennen ist. Anschließend werden zunächst alle im Handgerät vorhandenen Way-Points in das SRAM der Schaltung übertragen (Statusanzeige: „12“). Danach folgen die Track-Points (Statusanzeige: „13“). Ein erfolgreicher PC-Kommunikationsablauf schaltet die Statusanzeige auf „14“. Die Schaltung befindet sich wieder im Ausgangszustand (GPS-Modus).

GPS-Betrieb:

Ist die Schaltung z.B. nach dem Einschalten im GPS-Modus (Statusanzeige: „00“), kann ein angeschlossener PC die in der Schaltung gespeicherten Daten auslesen. Dazu muss vom PC aus eine Anfrage zur Schaltung losgeschickt werden, woraufhin ein Handshake mit Protokollprüfung durchgeführt wird (Statusanzeige: „01“).  Ist der Verbindungsaufbau erfolgreich kann der PC entweder eine Anfrage nach Way- oder nach Track-Points stellen. Die Statusanzeige signalisiert die aktuelle Übertragung von Way-Points („02“) oder Track-Points („03“). Nach erfolgreicher Übermittlung der Daten befindet sich die Schaltung wieder im Ausgangszustand (GPS-Modus) und zeigt über die Statusanzeige den Abschluss an (Statusanzeige: „04“).

Fehlerfälle (Timeout, Speicher voll):

Tritt während einer Übertragung (egal ob im GPS- oder PC-Modus) ein Fehler auf (z.B. durch Kabelfehler), der nicht automatisch korrigiert werden kann, wird im GPS Daten Logger ein Timeout ausgelöst (Statusanzeige: „AA“). Die Schaltung wird dabei automatisch wieder in den Ausgangszustand zurückgesetzt (GPS-Modus). Es kann eine erneute Points-Anfrage vom PC erfolgen oder mittels Tastendruck ein angeschlossenes GPS-Handgerät ausgelesen werden.

Wird während einer Daten-Übertragung zum GPS Daten Logger festgestellt, dass der vorhandene Speicherplatz im SRAM nicht ausreicht, wird ein Fehler ausgelöst und der Status „88“ angezeigt. Die Übertragung wird abgebrochen und die gesamte Session wird nicht gesichert! Die Schaltung befindet sich anschließend wieder im GPS-Modus.

Standby-Modus:

Nach einem abgeschlossenen Übertragungsvorgang (im Ausgangszustand, GPS-Mode) empfiehlt es sich, die Schaltung in den Standby-Modus zu versetzen, indem der Standby-Schalter betätigt wird. In diesem Modus werden alle nicht benötigten Bausteine von der Stromversorgung getrennt. Lediglich der Speicherbaustein bleibt angeschlossen, damit die gespeicherten Daten nicht verloren gehen. Der Stromverbrauch sinkt jedoch auf ein Minimum ab und die Batterie wird nur minimal belastet. Soll eine erneute Übertragung oder ein Auslesevorgang gestartet werden, muss die Schaltung durch zurückstellen des Standby-Schalters wieder reaktiviert werden. Die Statusanzeige leuchtete wieder auf und bestätigt mit „23“ das „Aufwachen“ des GPS Daten Loggers, der sich wieder im Ausgangszustand (GPS-Modus) befindet.

3.3 Statusmeldungen

Der GPS Daten Logger gibt (wie im vorigen Kapitel beschrieben) aktuelle Statusinformationen an den Benutzer aus. Folgende Tabelle zeigt eine Übersicht:



4. Hardwarehandbuch

4.1 Schaltplan

4.1.1 Schaltungsplan

Download Schaltplan (PDF-Format)

4.1.2 Stückliste

Die untenstehende Tabelle zeigt alle in der Schaltung verwendeten Elemente:

4.2 Ansteuerung Atmel

4.2.1 Interrupts

Der Atmel-Mikroprozessor unterstützt sowohl timergesteuerte Interrupts, die z.B. für die Nutzung der seriellen Schnittstelle genutzt werden können, als auch externe Interrupts, die durch Flanken oder Pegelwechsel an den entsprechenden Pins ausgelöst werden.

4.2.1.1 Serielle Schnittstelle

Die im Atmel-Prozessor integrierte serielle Schnittstelle kann in vier verschiedenen Betriebsarten arbeiten, die über die Flags SM0 und SM1 bestimmt werden können. Unsere Schaltung benutzt Betriebsart 1 (SM0=false, SM1=true), bei der die serielle Schnittstelle im Asynchron-Betrieb mit 1 Startbit, 8 Datenbits und 1 Stoppbit arbeitet. Bei dieser asynchronen Datenübertragung wird keine eigene Taktleitung benötigt, Sender und Empfänger arbeiten weitgehend unabhängig voneinander. Um im Betriebsmodus 1 eine exakte Übertragungsrate von 9600 Baud zu erreichen, verwendet die Schaltung den internen 8-Bit Timer (TH0/TH1) des Atmel-Prozessors (interner Takt) mit Auto-Reload (M1=true, M0=false).

Die Baudrate lässt sich nach folgender Formel berechnen:

     (SMOD=1, Zählerüberlauf geteilt durch 16)

Durch den eingesetzten Quarz mit f=22,1184 MHz ergeben sich daraus folgende Werte:

TH0 =244, TH1 =100.

Für die Hardwareanschlüsse der seriellen Schnittstelle stellt der Atmel die beiden Pins P3.0 (RXD) für das Empfangen und P3.1 (TXD) für das Senden zur Verfügung.

Die Wandlung von den TTL-kompatiblen Pegeln des Atmels auf Pegel der seriellen Datenübertragung werden extern vom Treiberbaustein (MAX232N) vorgenommen (siehe unteren Abschnitt).

Dieser externe Baustein ist mit den RXD und TXD Pins des Atmels verbunden.

4.2.1.2 Externer Interrupt (Taster)

Der Atmel bietet über die Pins P3.2 (INT0) und P3.3 (INT1) zwei nach außen geführte Eingänge für externe Interrupts. Diese Eingänge sind Low-aktiv und können sowohl pegel- als auch flankengesteuert als Interrupt-Quellen arbeiten. Der Pegel wird dabei nach Auslösen in ein internes Latch(IEx) übernommen.

Unsere Schaltung verwendet einen Taster zum Wechsel vom „GPS-Modus“ in den „PC-Modus“ (um Daten zu empfangen). Dieser Taster ist mit dem INT0-Eingangspin des Atmels und der Masseleitung (logisch: Low) verbunden. Bei Tastendruck wird der Eingang auf Low „gezogen“ und ein Interrupt durch die Flanke (IT0=true: Interrupt arbeitet flankengesteuert) des Pegelwechsels ausgelöst.

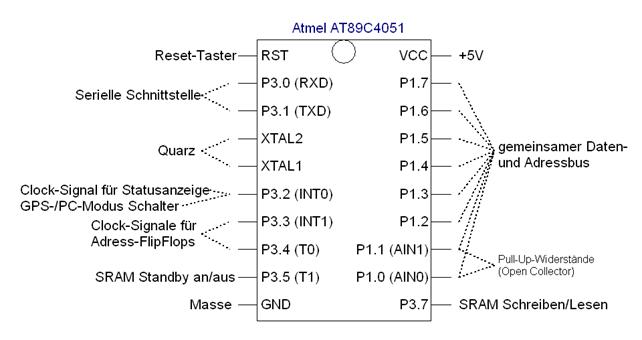

4.2.2 Pinbelegung



4.3 Adressierung

4.3.1 Beschreibung der Funktionalität des SRAMs

Für das Speichern der Way- und Trackpoints wird der HY628400A CMOS SRAM Baustein eingesetzt, der 512 Kbyte Speicherplatz zur Verfügung stellt. Der Chip verfügt über 19 Adresseingänge, an denen die gewünschte Speicherplatz-Adresse angelegt werden muss (2¹⁹ entspricht 512K). Außerdem besitzt er über 8 Pins für ein Datenbyte, das entweder aus dem Speicher gelesen oder hinein geschrieben wird. Daneben gibt es noch drei Steuerbits, die das Verhalten des SRAM-Bausteins kontrollieren (Standby, Aktiv, Lesen, Schreiben). Die wichtigste Funktion für das Ein- und Ausschalten (Standby) des Speichers wird über den Pin /CS gesteuert, der in unserer Schaltung direkt mit dem Atmel-Pin P3.5 verbunden ist, so dass der Speicher über einfaches Setzen eines Pegels an diesem Ausgang sehr schnell aktiviert und deaktiviert werden kann. Darüber hinaus bestimmt ein weiterer Pin am Atmel (P3.7), ob vom Speicher gelesen (P3.7=true) oder in den Speicher geschrieben (P3.7=false) werden soll. Zu diesem Zweck ist der Pin direkt mit dem /WE (schreiben) und invertiert mit /OE (lesen) verschaltet. Ein Schreibevorgang in das SRAM besteht also immer aus folgenden Schritten:

1. Adresse an die Adressleitungen anlegen
2. Datenwort an das Datenbyte anlegen
3. Die Steuerbits zum Schreiben setzen (/WE = L)
4. Den SRAM aus dem Standby-Modus „wecken“ und aktiv schalten (/CS=L)
5. Durch das Aktivschalten des Chips wurde das anliegende Byte in das SRAM übertragen. Anschließend kann der SRAM wieder in den Standby-Modus versetzt werden (/CS=H)

4.3.2 Registerbausteine zur Adressierung

Das SRAM kann insgesamt 2 hoch 19 Bits (=512K) adressieren und abspeichern. Um diesen gesamten Bereich mit dem 8 Bit Ausgang des Atmel-Prozessors abzudecken sind dazu nacheinander drei Takte notwendig, die zunächst jeweils einen Teil der gesamten Adresse (Low, Middle, High) in je ein Register übertragen (Takt 1/2 übertragen je 8 Bit, Takt 3 überträgt 3 Bit). Dazu wird das entsprechende Adressbyte am Port1 des Atmels ausgegeben und die Taktleitung des Zielregisters eingeschaltet, so dass das Byte im Register übernommen und gespeichert wird. Alle drei Registerbausteine sind direkt mit dem Datenausgang des Atmels verbunden und können so das Byte empfangen. Es gibt einen gemeinsamen Adress- und Datenbus. Ist die Adresse vollständig in den drei FlipFlops abgelegt, kann das SRAM die komplette Adresse aus den FlipFlops der Registerbausteine beziehen, da diese auch direkt mit dem SRAM-Chip verbunden sind. Dazu wird der Chip-Select Eingang des SRAM-Bausteins auf Low gesetzt, was zur Folge hat, dass dieser den Standby-Modus verlässt und über die Bytes der drei Register die Adresse bestimmt und den Datenzugriff ermöglicht.

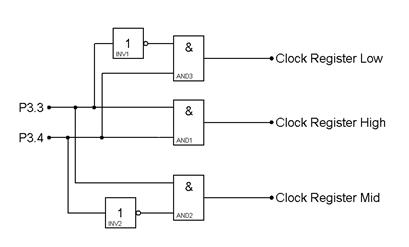

4.3.3 Logikschaltung zur „Taktung“ der FFs

Die einzelnen Registerbausteine mit den FlipFlops werden jeweils einzeln über eine Taktleitung aktiviert bzw. deaktiviert. Da jeweils nur ein Register zur Zeit zum Lesen aktiviert werden muss, gibt es vier Zustände für das Setzen der drei FlipFlops. Diese vier Zustände können mit einer simplen Logikschaltung abgebildet werden:

Die benötigten Zustände können mit Hilfe von zwei Invertern und drei Und-Verknüpfungen gebildet werden:

4.3.4 Beispiel für einen Adressierungsvorgang

Im folgenden Beispiel soll ein Byte (8 Bit) an die Speicherzelle mit der Adresse 2342 geschrieben werden. Die Adresse 2342 (dezimal) wird intern wie unten beschrieben binär abgebildet:

High       Mid        Low

00000000 | 00001001 | 00100110 (binary)

Die einzelnen Anteile sind:

       0 |        9 |       38 (dezimal)

Da die Schaltung einen gemeinsamen Adress- und Datenbus von 8-Bit Breite verwendet, sind dazu vier Schritte notwendig:

1. Zunächst wird am Datenausgang Port1 des Atmels der High-Anteil der Adresse (hier dezimal: 0) angelegt (da wir nur 2¹⁹ Adressen verwalten können sind hier nur die letzten 3 Bits entscheidend). Anschließend wird mit Hilfe zwei weiterer Atmel-Pins (P3.3 und P3.4) und der Logikschaltung das Register für den High-Anteil aktiviert, so dass die Register-FlipFlops das am Port1 angelegte Byte speichern und das erste Adressbyte gesetzt ist. Anschießend wird der Clock-Eingang des Register durch die beiden Pins des Atmels (P3.3 und P3.4) wieder zurückgezogen, so dass Veränderungen an Port1 für das Register nicht mehr relevant sind.
2. Als nächstes wird das zweite Byte der Adresse (hier dezimal: 9) an Port1 des Atmels gesetzt. Dann wird mit Hilfe der beiden Steuer-Pins (P3.3 und P3.4) der Clock-Eingang des zweiten Registers aktiviert, woraufhin das Byte in den Register-FlipFlops übernommen wird. Ist der Wert gespeichert, muss das Register durch Wiederentfernen des Clock-Signals (über P3.3 und P3.4)  wieder vom Port1 entkoppelt werden.
3. Im dritten Schritt wird schließlich das letzte Adressbyte (hier dezimal: 38) am Port1 des Atmels ausgegeben und über die Steuerpins wie bereits zuvor in das dritte Register gespeichert. Auch hier wird das Clock-Signal des Register danach zurückgezogen, so dass nun alle Registerbausteine zusammengenommen die Adresse 2342 enthalten und vom Port1 des Atmels entkoppelt sind.
4. Im letzten Schritt kann nun das eigentliche Datenbyte am Port1 des Atmels angelegt werden. Das SRAM ist über zwei Pins (P3.5 und P3.7) direkt mit dem Atmel verbunden. Dadurch kann jetzt über entsprechende Pegel der Schreibmodus des SRAM-Bausteins gesetzt und gleich darauf der Standby-Modus des Chips verlassen werden. Dies bewirkt, dass der aktuelle Wert von Port1 des Atmels an der Adresse im SRAM abgespeichert wird, die durch die drei Register anliegt. Zum Schluss wird der SRAM-Baustein wieder in den Standby-Modus geschaltet, so dass Veränderungen am Datenport des Atmels keine Auswirkungen mehr auf den Speicherchip haben.

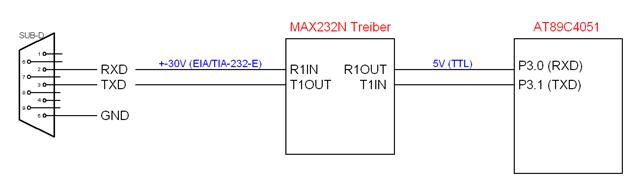

4.4 Datenkommunikation (RS-232, MAX232N Baustein)

Die Kommunikation mit der seriellen Schnittstelle wird direkt durch den Atmel-Prozessor unterstützt und gesteuert. Da auf physikalischer Ebene jedoch mit unterschiedlichen Spannungspegeln auf TTL- (Atmel/Schaltung) und RS-232-Seite gearbeitet wird, ist eine Umsetzung durch einen Treiberbaustein notwendig. Diese Aufgabe übernimmt der MAX232N-Baustein. Er ist dabei zwischen den RXD/TXD Ports des Atmels und dem Anschluss der seriellen Schnittstelle geschaltet, wie folgende Grafik veranschaulicht:

4.5 Statusanzeige über 7-Segment-Display

Damit die Schaltung Informationen an den Benutzer ausgeben kann, ist eine Statusanzeige implementiert. Diese besteht aus zwei 7-Segmentbausteinen  die jeweils an einem BCD-7seg Konverter (7447) angeschlossen sind. So kann jede der beiden Anzeigen eine Hexadezimalzahl (0-F) ausgeben. Die Konverter-Bausteine haben jeweils vier Eingabe-Pins, die indirekt aus dem Datenbus des Atmel-Prozessors gespeist werden. Der Datenbus ist jedoch nicht direkt angeschlossen, sondern über ein Register-Baustein mit 8 FlipFlops verschaltet. So kann der Datenbus des Atmels von der Anzeige entkoppelt werden und muss nur zum Aktualisieren der Anzeige die Verbindung herstellen, indem das Register über die Taktleitung aktiviert wird.

Die Konverter codieren jeweils 4 Bits aus dem Register für eine 7-Segment-Anzeige um und geben den neuen Zustand an den Ausgängen aus, so dass der gewünschte Hex-Wert auf dem Display erscheint.

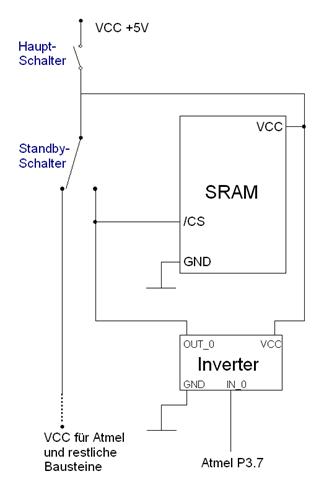

4.6 SRAM-Standbymodus

Ein wichtiger Gesichtspunkt beim Entwurf der Schaltung ist die Stromaufnahme. Da die Schaltung nicht über das Netz sondern durch Batterien gespeist werden soll, ist ein geringer Stromverbrauch eine grundlegende Bedingung, um längere „Sessions“ des Anwenders ohne Datenverlust zu ermöglichen. Ein möglicher Ansatz wäre, nach erfolgreicher Datenübertragung den Atmel- und SRAM-Baustein in den unterstützen Standby-Modus zu setzen und die 7-Segment-Anzeige auszuschalten, was den Stromverbrauch bereits deutlich verringern würde. Jeder TTL-Baustein der Logik würde jedoch noch ca. 10 mA Strom aufnehmen und auch der Atmel-Prozessor fordert seinen Anteil.

Unser Entwurf sieht deshalb vor, dass der Benutzer nach erfolgreicher Übertragung über einen zusätzlichen Schalter die Möglichkeit bekommt, nahezu die gesamte Hardware vom Stromkreis zu trennen. Lediglich der wichtige, datenerhaltende SRAM-Speicher und ein zugehöriger Inverter-Baustein werden am Leben erhalten und nicht von der Batterie entkoppelt. Dadurch sinkt die Stromaufnahme der Schaltung auf ein Minimum. Die folgende Tabelle verdeutlicht den Gewinn:

5. Programmierhandbuch

5.1 Entwicklungskonfiguration

Die Entwicklung des GPS Loggers wurde mit Hilfe folgender Konfiguration durchgeführt:

5.2 Problemanalyse und Realisation

5.2.1 Grundsätzlicher Programmaufbau und Programmgliederung

Der Softwareteil des Projektes „GPS-Datenlogger“ kann nach folgenden Gesichtpunkten gegliedert werden:

• Aufbau der Mainloop und Interruptverarbeitung
• Datenkommunikation über die serielle Schnittstelle
• Statusanzeige auf der 7-Segment Anzeige
• Speicherverwaltung und  Datenkompression
• Datenverarbeitung auf Byte-Ebene
• Datenverarbeitung auf Paketebene
• Realisierung einer Standbyschaltung
• Timeout Überprüfung

Diese Punkte werden in den folgenden Abschnitten ausführlich erläutert.

5.2.2 „Mainloop“ und Interruptverarbeitung

Wie in der Mikrocontrollerprogrammierung meist üblich, wird auch hier, nach der Initialisierungsphase, der Prozessor in eine Endlosschleife, die Mainloop, versetzt. Somit ist grundsätzlich ein dauerhafter Programmablauf gewährleistet.

Wird ein Interrupt ausgelöst, wird die jeweilige Interrupt-Service-Routine (ISR) abgearbeitet. Die jeweiligen ISR’s selber sind vom Prinzip her ziemlich einfach aufgebaut. In diesen wird quasi nur ein Flag gesetzt, dass der jeweilige Interrupt aufgetreten ist. Diese Flags werden bei jedem Durchlauf der Mainloop abgefragt. Ist ein Flag gesetzt, werden entsprechende Routinen aufgerufen, die dann für die eigentliche Funktionalität des Programms enthalten.

In diesem Programm sind folgende zwei Interrupts freigegeben: Der Interrupt für die serielle Schnittstelle und der externe Interrupt 0. Der externe Interrupt 0 wird nach einem Tastendruck ausgelöst und schaltet den PC-Modus des Gerätes ein. Der Interrupt der seriellen Schnittstelle wird dann ausgelöst, nachdem ein Byte über die diese empfangen oder gesendet worden ist.



5.2.3 Datenübertragung über die serielle Schnittstelle

Wie oben schon erwähnt, wird nach dem Senden oder Empfangen eines Bytes ein Interrupt ausgelöst. Um zu unterscheiden, ob ein Byte empfangen oder versendet worden ist, werden die Bits „RI“ (Recieve-Interrupt) und „TI“ (Transmit-Interrupt) verwendet: Wurde ein Byte empfangen, wird RI gesetzt, Wurde ein Byte versendet, wird TI gesetzt. Die jeweiligen Bits müssen jedoch manuell wieder zurückgesetzt werden, was am Ende der ISR geschieht.

Soll ein Byte versendet werden, so muss der zu versendende Bytewert der Variablen „sbuf“ zugewiesen werden. Nach der Zuweisung wird automatisch mit der Versendung begonnen. Sollen mehrere Bytes hintereinander gesendet werden, muss gewährleistet sein, dass das Byte komplett versendet worden ist, bevor „sbuf“ ein neuer Wert zugewiesen wird. Dafür wird direkt nach der Zuweisung auf „sbuf“ ein Sendeflag gesetzt. Vor der Zuweisung des nächsten Bytes wird so lange gewartet, bis das Flag wieder zurückgesetzt worden ist, was mit Beendigung der ISR geschieht.

Wurde ein Byte empfangen, steht nach dem Interrupt der empfangene Byte-Wert in der Variablen „sbuf“. Dieser Wert wird anschließend im Programm weiterverwendet. Nach dem Empfang eines Bytes wird immer das Flag gesetzt, das in der Mainloop abgefragt wird, um es im Programm weiterzuverarbeiten.

5.2.3 Statusanzeige auf der 7-Segment Anzeige

Um ein Statusbyte auf der 7-Segment Anzeige auszugeben, wird dieses Byte an Port 1 des Prozessors angelegt. Anschließend wird das Statusclock-Bit gesetzt, was bewirkt, dass das Byte in das Register des Statusbytes übernommen wird. Anschließend wird das Bit wieder zurückgesetzt.

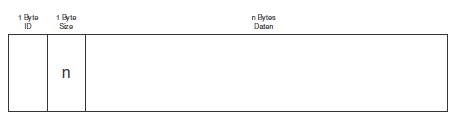

5.2.4 Speicherverwaltung und Kompression



5.2.5 Datenverarbeitung auf Byte-Ebene

5.2.5.1 Empfang eines Paketes

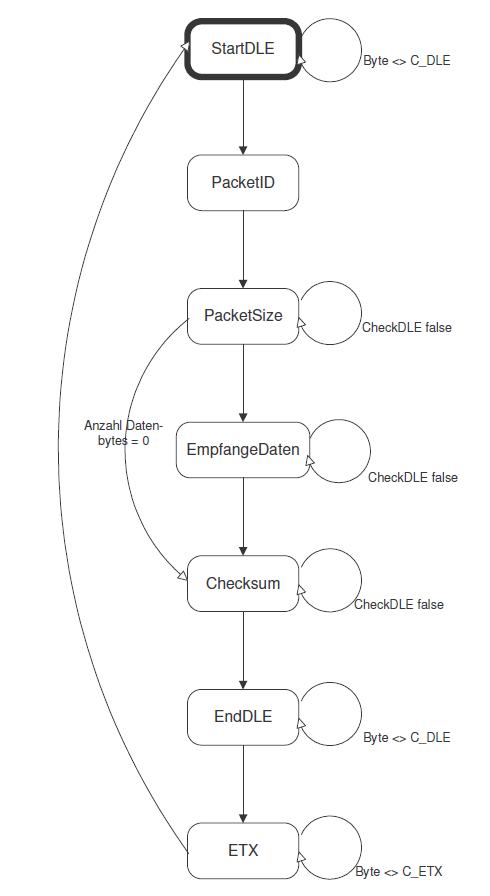

Beim Datenempfang wird, wie oben erwähnt, nach jedem Byte ein Interrupt ausgelöst, was zur Folge hat, dass die Routinen aufgerufen werden, die das Byte verarbeiten können. Beim nächsten Byte werden die Routinen jedoch wieder von neuem aufgerufen. Eine kontinuierliche Datenverarbeitung beim Empfang über mehrere Bytes ist somit nicht möglich. Daher bietet sich hier der Einsatz von Statemachines an. Nach jedem Empfang eines Bytes wird also eine Rountine aufgerufen, die eine Statemachine repräsentiert. Das Zustandsdiagramm ist im folgenden Bild zu sehen. Rechts die Erläuterung der jeweiligen States für den Empfang eines Paketes.

StartDLE:

prüft, ob das Byte den richtigen Wert (16) der Paketanfangskennung hat. Ist dies nicht so, so wird der Zustand nicht geändert.

PacketID:

Das folgende Byte sagt aus, was für ein Paket überhaupt kommt, dies wird ggf. im SRAM abgespeichert.

PacketSize:

Liest die Größe aus und speichert sie auch ggf. ins SRAM. Ist die Größe 0, so werden keine Daten empfangen und der nächste State übersprungen.

Empf.Daten:

Datenbytes des Pakets. Diese werden auch ggf. "on the fly" ins SRAM geschrieben. Die ersten zwei Datenbytes werden zusätzlich noch zur weiteren Verwendung als Variablen gespeichert.

Checksum:

prüft, ob das Paket richtig empfangen worden ist. Das Checksumbyte wird mit dem Zweierkomplement der aufaddierten Werte (mit Byte-Überlauf) der ID-, Size- und Da- tenbytes verglichen.

EndDLE:

Das erste Byte der Endekennung wurde empfangen

ETX:

Das zweite Byte der Endekennung wurde empfangen. Das Paket ist jetzt komplett empfangen und wird ausgewertet.

Wurde ein Track- oder Waypoint empfangen und die Checksumme war falsch, so wird der aktuelle Adresszeiger wieder auf das erste Byte nach dem letzten gespeicherten Pakets zurückgesetzt. Anschließend werden, je nach Modus die Routinen zur Verarbeitung und Auswertung der Daten auf Paketebene aufgerufen.

5.2.5.2 DLE-Wert Überprüfung

Das Protokoll sieht eine Besonderheit vor: Kommt in den ID-, Größen-, Daten- oder Checksumbytes ein Byte mit dem wert des DLE’s (16) vor, so wird dieses verdoppelt. Dies muss natürlich in der Statemachine berücksichtigt werden. In jedem der relevanten States wird geprüft, ob ein solches Byte empfangen worden ist. Ist dies der Fall, so muss das folgende Byte ja ebenfalls diesen Wert haben. Da dies auch nicht für die Berechnung der Checksumme relevant ist, kann dieses quasi „übersprungen“ werden.

5.2.5.3 Speicherüberlaufprüfung

Vor jedem Schreibzugriff auf das SRAM wird außerdem eine Speicherüberlaufsprüfung vorgenommen. Da ja die Waypoints ab dem Speicheranfang und die Trackpoints ab dem Speicherende abgelegt werden, kann der Adresszeiger für die Waypoints nicht größer sein als der für die Trackpoints. Also werden diese beiden Adressen vor dem Schreiben miteinander verglichen.

Ist der Speicher voll, so wird das aktuelle und alle bisherigen gespeicherten Pakete dieser Session verworfen.

5.2.5.2 Versenden eines Paketes

Das Versenden eines Pakets ist nicht so sehr komplex wie das Empfangen. Die Pakete, die für die Handshake-Zustände benötigt werden, sind als Konstanten im Programmcode abgelegt. Diese werden einfach byteweise mithilfe einer Schleife versendet.

Soll ein Track- oder Waypoint versendet werden, so müssen die Bytes erst aus dem SRAM ausgelesen werden. Hierbei ist noch zu beachten, dass vor dem Lesezugriff auf das SRAM alle Bits von Port 1 auf „1“ gesetzt werden müssen. Ansonsten verhält sich der Vorgang ähnlich.

5.2.6 Datenverarbeitung auf Paketebene

Immer wenn ein Paket komplett empfangen worden ist, oder das Paketsende-Flag gesetzt ist, wird eine der beiden Hauptroutinen zur Paketverarbeitung aufgerufen. Auch hier ist das Konzept der Statemachine ideal. Falls im Folgezustand ein Paket versendet werden soll, wird das Paketsende-Flag gesetzt, welches in der Mainloop abgefragt wird. Dies ist nötig, da ja, im Gegensatz zum Paketempfang, kein Interrupt ausgelöst wird, mit dem die Datenverarbeitung fortgesetzt werden kann.

Wenn ein Paket fehlerhaft ist (falsche Checksumme oder falsche PackedID) wird dieses Paket ignoriert

Je nach aktuellem Betriebsmodus ist eine der beiden folgenden Statemachines aktiv.

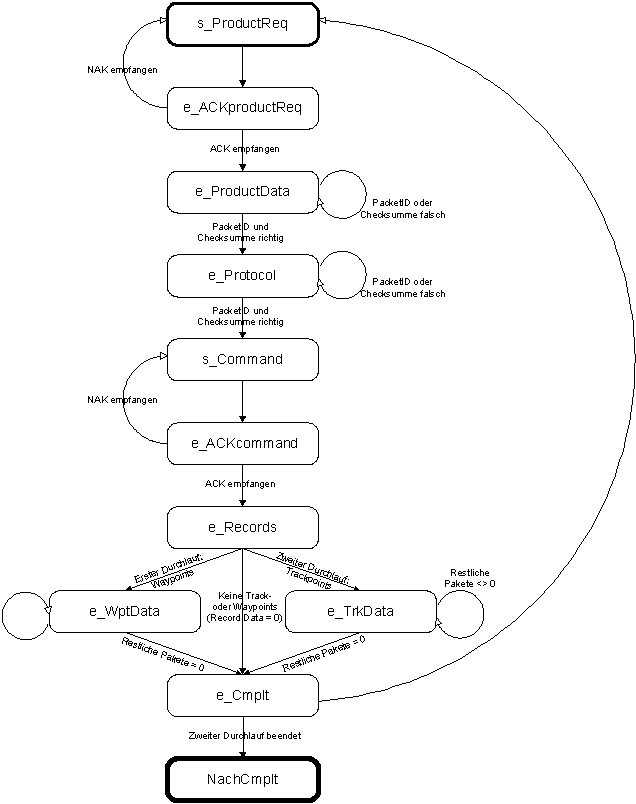

5.2.6.1 PC-Modus

Für den PC-Modus ist folgende Statemachine implementiert:

Erläuterung der einzelnen States:

s_ProductReq

Dies ist der Startzustand der Statemachine. Es wird das Product-Request-Paket an das GPS-Gerät gesendet. Dies ist als Konstante im Programmcode enthalten.

e_ACKprodReq

Es wird eine Bestätigung für das Product-Request-Paket erwartet. Wird ein NAK empfangen, wird in den Vorigen Zustand zurückgesprungen, bei einem ACK wird normal fortgefahren.

e_ProductData

Das Paket mit den Produktdaten wurde empfangen. Hierbei wird nur noch die PacketID überprüft. Die Daten als solches haben für den Programmablauf keine Relevanz mehr. Bei gültigem Paket wird mit einem ACK bestätigt. Bei ungültigem Paket wird mit NAK bestätigt und der Zustand beibehalten.

e_Protocol

Das Paket mit den Protokolldaten wurde empfangen. Hierbei wird nur noch die PacketID überprüft. Die Daten als solches haben für den Programmablauf keine Relevanz mehr. Bei gültigem Paket wird mit einem ACK bestätigt. Bei ungültigem Paket wird mit NAK bestätigt und der Zustand beibehalten.

s_Command

Die Kommandodaten werden gesendet. Beim ersten Durchlauf wird der Request für die Waypoints im Datenanteil gesendet, beim zweiten Durchlauf der Request für die Trackpoints.

e_ACKcommand

Es wird eine Bestätigung für das Command-Data-Paket erwartet. Wird ein NAK empfangen, wird in den Vorigen Zustand zurückgesprungen, bei einem ACK wird normal fortgefahren.

e_Records

Das Paket mit der Anzahl der folgenden Way-, bzw. Trackpoints wurde empfangen. Da ja in der Byte-Ebene immer die ersten beiden Datenbytes global abgespeichert worden sind, ist jetzt in diesen Variablen die Anzahl der folgenden Way-/Trackpoints gespeichert. Somit kann jetzt der Zähler für die Way-/Trackpoint-Pakete initialisiert werden. Ist die Anzahl der Pakete 0, so wird gleich das X-fer-Complete Paket erwartet, es wird also in den e_Complt-Zustand gewechstelt. Ansonsten wird beim ersten Durchlauf in den State zum Empfangen der Waypoints gewechselt, beim zweiten in den State für die Trackpoints.

e_WptData

Die Waypoints werden empfangen. Ist die Anzahl der noch folgenden Pakete 0, so wird ein X-fer-Complete Paket erwartet, es wird also in den e_Complt-Zustand gewechstelt. Ansonsten wird in diesem State geblieben. Wenn das Paket gültig ist, wird der Zähler für die restlichen Pakete dekrementiert und mit einem ACK bestätigt. Ansonsten wird ein NAK versendet.

e_TrkData

Die Trackpoints werden empfangen. Dabei können Trackpoint-Header oder Trackpoint-Daten empfangen werden. Diese werden jedoch gleich behandelt und spielen im weiteren Verlauf keine Rolle. Ist die Anzahl der noch folgenden Pakete 0, so wird ein X-fer-Complete Paket erwartet, es wird also in den e_Complt-Zustand gewechstelt. Ansonsten wird in diesem State geblieben. Wenn das Paket gültig ist, wird der Zähler für die restlichen Pakete dekrementiert und mit einem ACK bestätigt. Ansonsten wird ein NAK versendet.

e_Complt

Das X-fer-Complete Paket wurde empfangen. Nach Beendigung des ersten Durchlaufs wird in den s_ProductReq-Zustand zurückgesprungen, um sofort anschließend den Transfer der Waypoints zu starten. Ist der zeite Durchlauf beendet, so ist der Datentransfer abgeschlossen und es wird in den NachCmplt-Status gewechselt

NachCmplt

Dieser Zustand repräsentiert einen Standbyzustand. Dieser ist dazu geeignet, um eventuellen „Datenmüll“ zu ignorieren, da aus diesem Zustand nicht herausgesprungen werden kann. Dies kann nur durch erneuten Tastendruck geschehen, da in der zugehörigen Bearbeitungsroutine die Statemachine neu initialisiert wird.

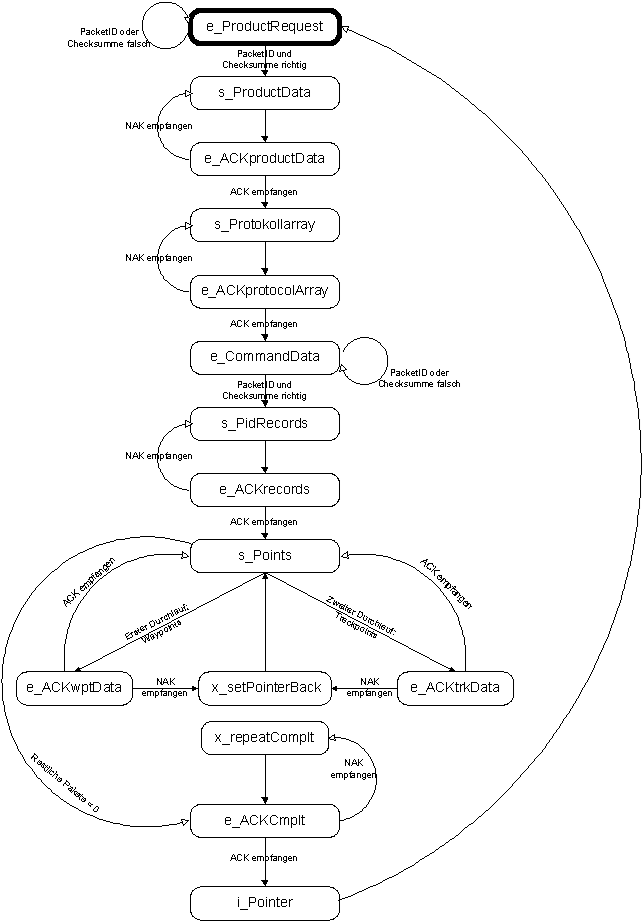

5.2.6.2 GPS-Modus

Für den PC-Modus ist folgende Statemachine implementiert:

Erläuterung der einzelnen States:

e_ProductRequest

Da sich das Gerät nach dem Einschalten sofort im GPS-Modus befindet, wird sofort, nachdem ein gültiger Productrequest empfangen worden ist, in den nächsten Zustand gewechselt. Die Gültigkeit wird neben der Checksumme auch mit der PacketID geprüft.

s_ProductData

Die Produktdaten befinden sich als Konstanden im Programmcode und werden an den PC versendet.

e_ACKproductData

Es wird eine Bestätigung für das Product-Data-Paket erwartet. Wird ein NAK empfangen, wird in den Vorigen Zustand zurückgesprungen, bei einem ACK wird normal fortgefahren.

s_Protokollarray

Die Daten des Protokollarrays befinden sich als Konstanden im Programmcode und werden an den PC versendet.

e_ACKprotokollArray

Es wird eine Bestätigung für das Protokoll-Array-Paket erwartet. Wird ein NAK empfangen, wird in den Vorigen Zustand zurückgesprungen, bei einem ACK wird normal fortgefahren.

e_CommandData

Das Kommandopaket wird empfangen. In den Datenbytes ist festgelegt, ob Waypoints oder Trackpoints gesendet werden sollen. Das Paket wird bei Gültigkeit mit ACK bestätigt, sonst mit NAK.

s_PidRecords

Im Programm sind Variablen enthalten, die die aktuelle Anzahl von Waypoints und Trackpoints im SRAM enthalten. Die Werte der relevanten Variablen (Way- oder Trackpoints) werden als Datenbytes im Little-Endian Format in diesem Paket versendet.

e_ACKrecords

Es wird eine Bestätigung für das Records-Paket erwartet. Wird ein NAK empfangen, wird in den Vorigen Zustand zurückgesprungen, bei einem ACK wird normal fortgefahren.

s_Points

Es wird das aktuelle Paket aus dem Speicher gelesen und versendet, der Adresszeiger wird dabei aktualisiert und der Zähler für die noch zu versendenden Pakete dekrementiert.

x_setPointerBack

Falls das zuletzt gesendete Paket nicht richtig übertragen worden ist, also mit einem NAK bestätigt worden ist, muss es noch einmal verschickt werden. Dafür muss der Adresszeiger auf das vorige Paket zurückgesetzt werden und der Zähler für die noch zu verschickenden Pakete um 1 inkrementiert werden, was in diesem Zustand geschieht.

e_ACKwptData

Es wird eine Bestätigung für ein Waypoint-Paket erwartet. Wird ein NAK empfangen, wird in den x_setPointerBack Zustand gesprungen, bei einem ACK wird normal fortgefahren. Sind alle Pakete versendet worden wird als nächstes ein X-fer-Complete-Paket erwartet, ansonsten wird wieder in den s_Points Zustand gewechselt

e_ACKtrkData

Es wird eine Bestätigung für ein Trackpoint-Paket erwartet. Wird ein NAK empfangen, wird in den x_setPointerBack Zustand gesprungen, bei einem ACK wird normal fortgefahren. Sind alle Pakete versendet worden wird als nächstes ein X-fer-Complete-Paket erwartet, ansonsten wird wieder in den s_Points Zustand gewechselt

x_repeatComplt

Das X-fer-Complete-Paket ist nicht richtig versendet worden, was zur Folge hat, dass dieses nocheinmal versendet werden muss.

e_ACKComplt

Es wird eine Bestätigung für das X-fer-Complete-Paket erwartet. Wird ein NAK empfangen, wird in den Zustand x_repeatComplt gesprungen, bei einem ACK ist der Transfer abgeschlossen und es wird in den i_pointer Zustand gewechselt

i_Pointer

Alle Zähler und Adresszeiger der Way- oder der Trackpoints werden neu initialisiert. Die soeben transferierten Daten werden also quasi „gelöscht“.



5.2.7 Standbyrealisierung

Um den Standbybetrieb zu realisieren sind folgende Dinge notwendig:

• Abspeichern der Adresszeiger und die Anzahl der Track- und Waypoints im SRAM abspeichern.
• Das Erkennen beim Prozessorstart, ob aus dem Standbybetrieb gestartet wird oder ob ein Kaltstart erfolgt ist.

5.2.8 Timeout Überprüfung

Kommt es während des Datentransfers zu einem Kommunikationsfehler (z.B. Kabel verliert Kontakt), würde das Gerät im aktuellen Zustand bleiben und müsste durch einen kompletten Reset wieder in den ausgangszustand zurückversetzt werden.

Um dies zu vermeiden, ist in der Mainloop ein Zähler implementiert, der bei jedem Schleifendurchlauf, in dem kein Datentransfer stattfindet und die Statemachine des GPS-Modus’ oder des PC-Modus’ nicht in ihrem Ausgangszustand ist, um 1 dekrementiert wird. Bei jedem Datenverkehr wird dieser Zähler wieder auf seinen Anfangszustand zurückgesetzt. Erreicht der Zähler den Wert 0, wird eine Timeoutfehlermeldung als Status ausgegeben, die aktuelle Session verworfen und die Statemachines in ihren ausgangszustand zurückversetzt.

5.3 Beschreibung grundlegender Datenstrukturen

5.3.1 Verwendete Konstanten

Die wichtigsten Konstanten werden im Folgenden kurz beschrieben.

4.3.2 Eigene Typen

Auflistung und Beschreibung aller eigenen Typen, die im Programm verwendet werden:

4.3.3 Globale Variablen

Bei der Programmierung des Atmel-Mikroprozessors mit dem Pascal System51 System stehen dem Programmierer 128 Byte Arbeitsspeicher zur Verfügung. Da sowohl Funktionsparameter als auch funktionslokale Variablen diesen Speicherbereich nutzen müssen, wurden viele Variablen global deklariert, um den Speicherplatz durch Mehrfachnutzung besser ausschöpfen zu können, auch wenn dies auf Kosten der Lesbarkeit des Quellcodes geht.

Auflistung und Beschreibung aller globalen Variablen, die im Programm verwendet werden:

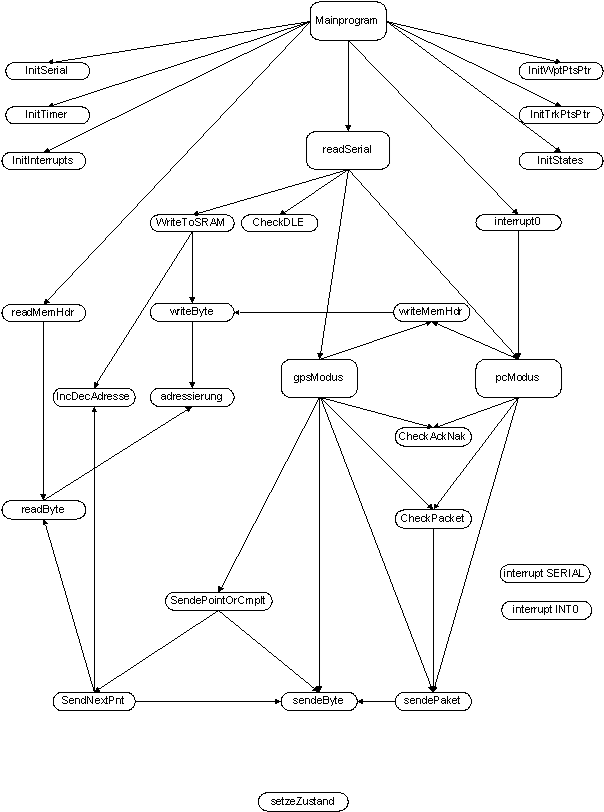

5.4 Programm­organisation­splan

5.5 Programm­tests

Die wichtigsten kritischen Programmabläufe wurden getestet und zusammengestellt:

6. Anhang

Download dieser Dokumentation im PDF-Format

Download des Schaltplans (PDF-Format)

Download Pascal-Quellcode des Programms für den Atmel-Prozessor
